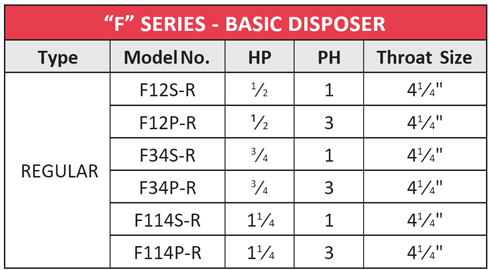

“F” Serie základní provedení
vstupní hrdl0 4+1/4" (10,6cm) (zobrazeno)
PRO NOVOU INSTALACI:
Pro kompletní montáž v nové instalaci musí být k základnímu tělu drtiče přidána přípojná sestava, elektrický spínač, automatický spouštěč vody /solenoid/ nebo řídicí centrum.
Volby sestavy dřezu nebo misky jsou uvedeny níže.
Volby spínače nebo ovládacího centra jsou uvedeny v nabídce.
|

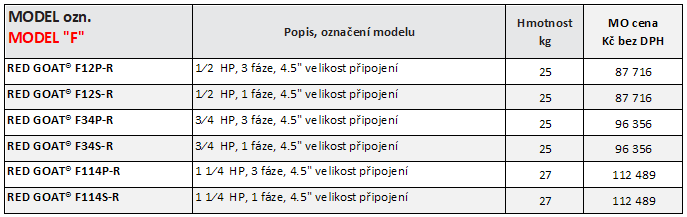

MODEL "F" COMMERCIAL drtič odpadu
RED GOAT průmyslový
Řada F Red Goat je ideální pro kuchyně malé až střední velikosti.
POUŽITÍ:
Malá restaurace, kuchyně nebo prostory na přípravu salátů ve velké kuchyni. Snack bary, školy a zařízení, kde je plýtvání potravinami lehké a objemově nevelké.
NÁVRH A
KONSTRUKCE:
•
Motoru: Reverzní, velkého výkonu dle tabulky, 1425 ot. / min, 50 Hz, plný trvalý výkon, dvojitá těsnění, trvale mazná kuličková ložiska.
•
Konstrukce drtící komory umožňuje obousměrný provoz při použití s reverzním ovládáním nebo přepínačem, což zdvojnásobuje životnost mechanismu. Vstupní odpadní komora je k dispozici s hrdlem o velikosti 4 1⁄2 " (11,2cm)
•
Připojení: Drtič se zavěsí de dřezové misky nebo do dřezu.
•
Stacionární drtící prstenec: vysoký 8cm, 4 broušené tyče primárního rázu, 42 sekundárně drtících zubů.
• Setrvačník: drtící lopatka, upevněná ve středu, zrychluje drcení, přesouvá drcené předměty ze středu drtícího talíře. Dva kalené drtící bloky z nerezové oceli (připevněné pomocí nylok šroubů) jsou vyměnitelné, lze je vyměnit za nové drtící bloky. Drcení probíhá přes drtící otvory drtícího prstence, takto je zajištěno, že částice jsou před průchodem do odtokového potrubí rozřezány na správnou velikost.
Přesné rozměry řezacího mechanismu rozdrtí zbytky jídel na velkost 3,175 mm a menší, které plynule odtékají odpadním potrubím.
•
Těsnění hřídele motoru: Patentovaná mechanická ucpávka navržená pro kvalitu, dlouhou životnost a spolehlivost.
•
Odtoková přípojka: Pro připojení ke standardnímu odpadnímu potrubí, je k dispozici pochromovaná mosazná trubka o průměru 38 mm.
MOTOR:
•
Reverzní, výkonu dle tabulky, 1425 ot. / min, 50 Hz, plný trvalý výkon, dvojitá těsnění,
trvale mazná kuličková ložiska.
•
Ochrana proti tepelnému
přetížení s resetovacím tlačítkem.
•
K dispozici jednofázové
nebo třífázové provedení motoru.
•
Vinutí motoru s připojením přívodu (viz schéma zapojení motoru). 220V, 50
Hz, 1 Fáz.; 415V, 50 Hz, 3 Fáz.
SPÍNÁNÍ:
POZNÁMKA: Elektrické
spínače nebo řídicí centra nejsou součástí dodávky, musí být vybrány podle
potřeby.

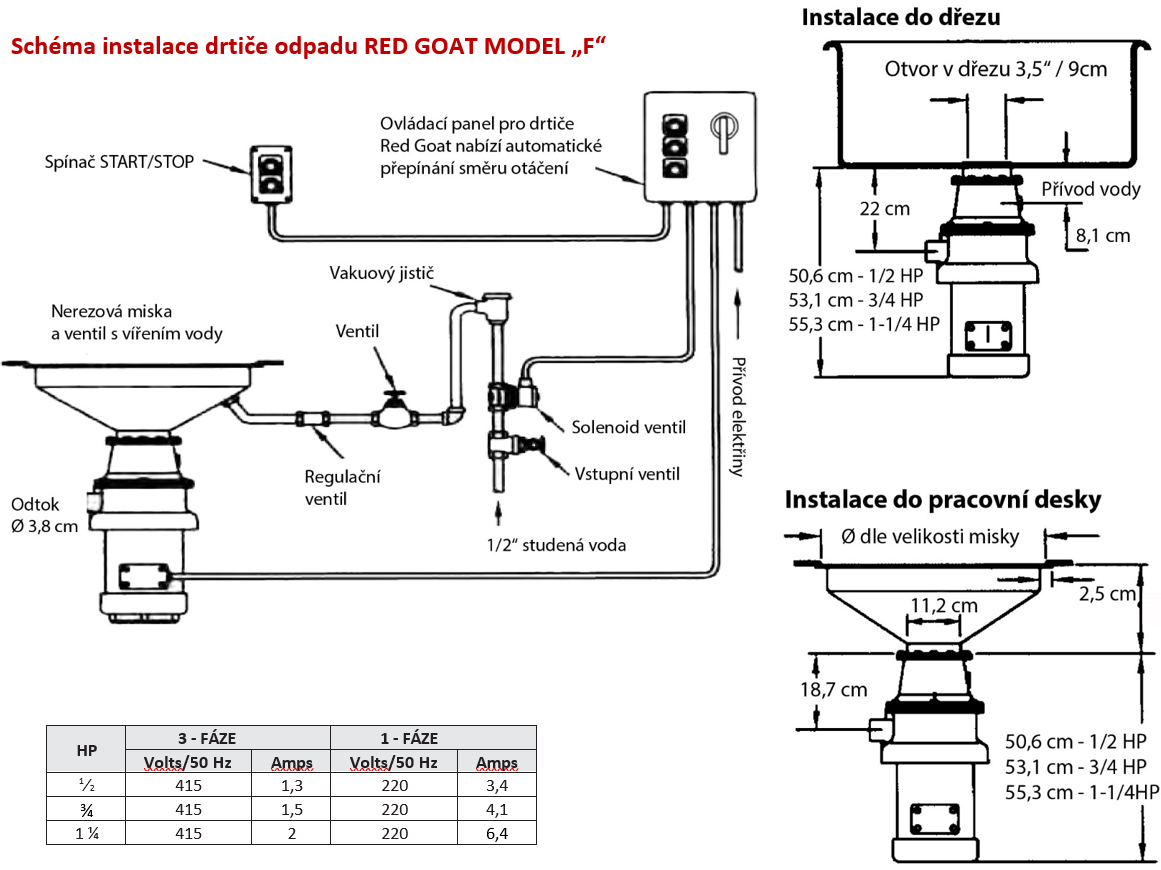

PŘIPOJENÍ:
•
1⁄2" přípojka studené vody
•
5cm odpadní potrubí
ELEKTRICKÝ:
•
elektrické požadavky dle
provedení motoru

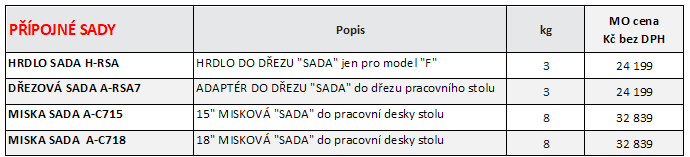

PŘÍPOJNÉ SADY:
•

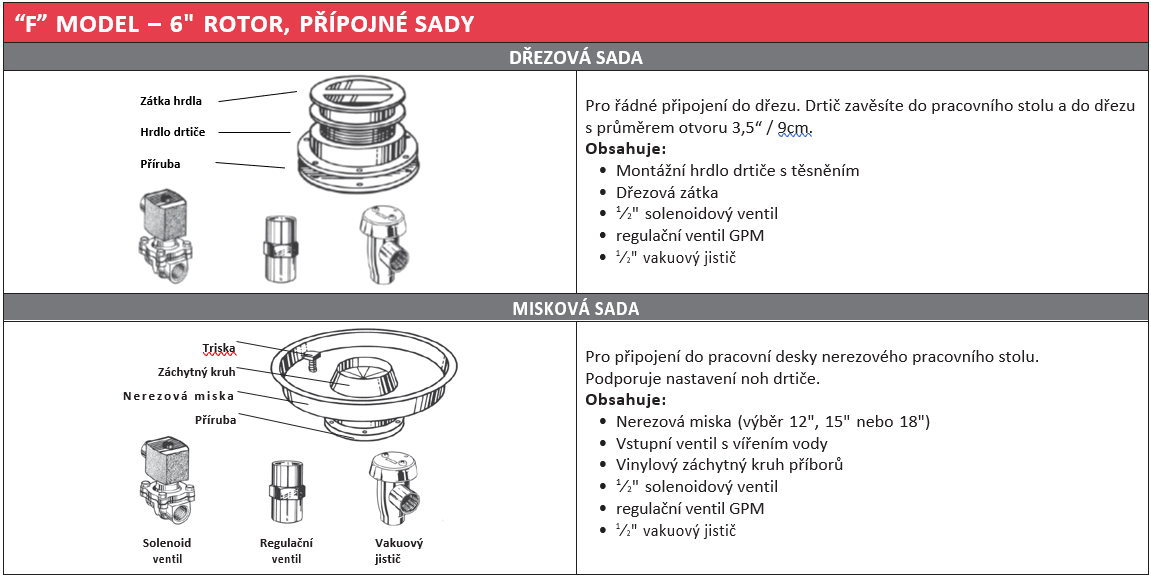

Adaptérové sady: Adaptérové sady jsou k dispozici, aby umožnily instalaci
zařízení Red Goat drtiče
prakticky na jakoukoli velikost nebo konfiguraci dřezu nebo misky. Konkrétní
čísla modelu adaptéru najdete v příručce „Výběr sady adaptérů“.
|
